水利控制阀是由一个主阀和附设的导管、针阀、球阀和压力表等组成，它根据使用的目的、功能场所的不同，可分为遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水利电动控制阀、紧急关闭阀等。　　

水利控制阀的结构：　　
1、导阀。由于导阀随介质的液位和压力的变化而动作，且它的种类很多，又可以单独使用或几个组合使用，所以这些特性使得主阀可以对水位和水压及流量等进行单独和复合调节的功能。　　
2、主阀。主阀阀体类似截止阀，阀门全开时，其压力损失比其他阀门要大得多，且各个开度损失系数越是与全闭状态接近，越是剧增，阀门口径越大便越显著。　　
3、节流装置。在接近阀瓣的动作加速，易发生水锤的冲击，接近全闭时，阀门动作越缓慢越好，于是可在阀瓣上设置节流装置。　　

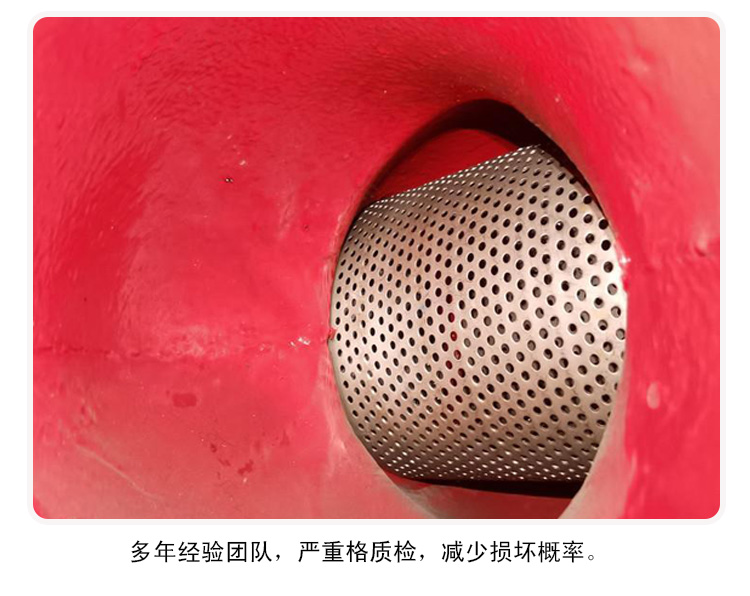

4、过滤网。定期检修及设置旁通管路。　

水利控制阀的原理：　　
以上下游压力差为动力，有导阀控制，使隔膜(活塞)液压式差动操作，_由水利自动调节，从而使主阀阀瓣_开启或_关闭或处于调节状态。　　
1、将主阀阀瓣推到_开启的位置：当进入隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时，作用在阀瓣低部和隔膜下方的压力值便大于上方的压力值。　　
2、当进入隔膜(活塞)上方控制室内的压力值处于入口压力与出口以来中间时，主阀阀瓣便处于调节状态，其调节位置取决于导管系统中的针阀和导阀的联合控制作用。
